大型幕用カーテンレール
ハイポイドギア式以外のすべての電動機にウォーム型減速機を採用。
ブレーキモーター、停止位置設定リミット、サーマルによる過負荷停止装置は全機種に標準装備しています。
駆動電源の種類、使用用途、昇降重量等、施工場所の条件に合わせてお選びください。

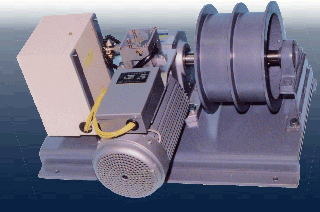

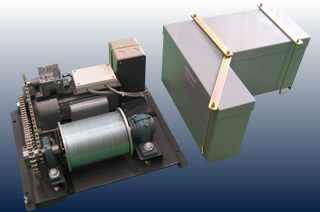

- モーターからウォーム型減速機までの伝達をVベルトで行う事により、２種類の減速比率と、静寂性を実現しました。
ドラムレイアウトの工夫により、両方向からのワイヤー巻取りが可能です。
緞帳から美術バトンまで、幅広い用途に対応します。 - 【種類】0.2kw、0.4kw、0.75kw、1.5kw、2.2kw
*モーター出力と昇降重量、巻上げ速度の関係は理論値です。出力(kw) 出力(hp) 昇降重量(kg) 巻上げ(m/min) 巻取りドラム回転範囲(回転) - - 1/50減速時 1/100減速時 1/50減速時 1/100減速時 - 0.2 1/4 25 50 17 8 32 0.4 1/2 50 100 17 8 32 0.75 1 100 180 19 9 32 1.5 2 200 400 19 9 32 2.2 3 300 500 19 9 32
昇降装置全体の要因により変化します。

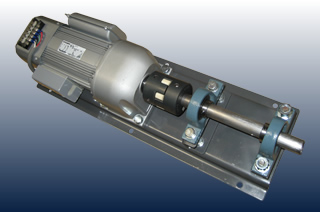

- モーターから減速機までをカップリングでつないだ、ダイレクトドライブ型です。
減速比率は1/50のみになります。 - 【種類】0.2kw、0.4kw、0.75kw、1.5kw、2.2kw
*モーター出力と昇降重量、巻上げ速度の関係は理論値です。出力(kw) 出力(hp) 昇降重量(kg) 巻上げ(m/min) 巻取りドラム回転範囲(回転) 0.2 1/4 25 17 32 0.4 1/2 50 17 32 0.75 1 100 19 32 1.5 2 200 19 32 2.2 3 300 19 32
昇降装置全体の要因により変化します。

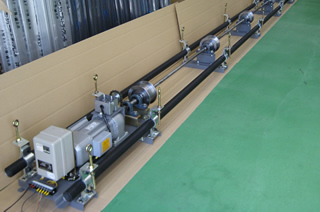

- ①床で組み立て
②長ボルト～ワイヤー吊込
③水平レベルが取りやすい

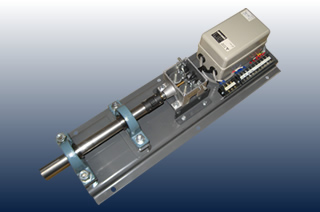

- 100V264型1/4HP
減速比1/120
巻取速度5m
4φワイヤー
出力軸許容トルク(Nm)138-116
定格電流(A)1.8～1.55

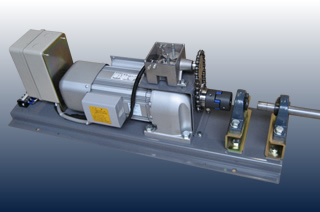

- モーターからウォーム型減速機までの伝達をVベルトで行う事により、２種類の減速比率と
特殊防振モーターとの併用で高い静寂性を実現。
ドラムレイアウトの工夫により、 両方向からのワイヤー巻取りが可能。
緞帳から美術バトンまで、幅広い用途に対応します。 - 【種類】0.2kw、0.4kw、0.75kw
*モーター出力と昇降重量、巻上げ速度の関係は理論値です。出力(kw) 出力(hp) 昇降重量(kg) 巻上げ(m/min) 巻取りドラム回転範囲(回転) - - 1/50減速時 1/100減速時 1/50減速時 1/100減速時 - 0.2 1/4 25 50 17 8 32 0.4 1/2 50 100 17 8 32 0.75 1 100 180 19 9 32
昇降装置全体の要因により変化します。

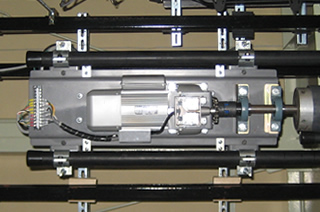

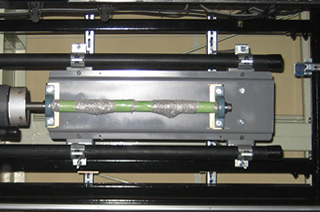

- モーターから減速機までをカップリングでつないだ、ダイレクトドライブ型です。
特殊防振モーターを採用し、高い静寂生を実現しています。
減速比率は1/50のみになります。 - 【種類】0.2kw、0.4kw、0.75kw
*モーター出力と昇降重量、巻上げ速度の関係は理論値です。出力(kw) 出力(hp) 昇降重量(kg) 巻上げ(m/min) 巻取りドラム回転範囲(回転) 0.2 1/4 25 17 32 0.4 1/2 50 17 32 0.75 1 100 19 32 1.5 2 200 19 32 2.2 3 300 19 32
昇降装置全体の要因により変化します。

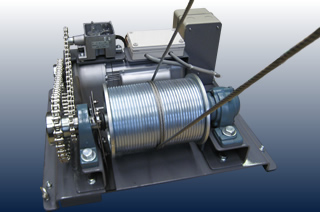

- ウォーム減速機の替わりに、内部損失が少なく高能率なハイポイドギアーを採用。
出力に対する昇降重量が高い。
電動機はギヤボックスと一体型で、静寂製にも優れているブレーキモーターを採用。
停止位置設定リミット、サ ーマルによる過負荷停止装置を標準装備しています。
電源種類の制限された設置条件に最適です。 - 【種類】0.2kw、0.4kw、0.75kw
-
*モーター出力と昇降重量、巻上げ速度の関係は理論値です。出力(kw) 出力(hp) 昇降重量(kg) 巻上げ(m/min) 巻取りドラム回転範囲(回転) - - 1/50減速時 1/100減速時 1/50減速時 1/100減速時 - 0.2 1/4 50 100 17 8 32 0.4 1/2 100 200 17 8 32 0.75 1 200 400 19 9 32
昇降装置全体の要因により変化します。
**ハイポイドギアーはセルフロック機能は働きません。重量保持はすべてモーターのブレーキによってなされます。
